MEMF2000系列微機電質量流量計&氣體流量測量&窯爐流量計
- 1. 適用范圍：氧氣O2 /?氮?dú)釴2?/ 氬氣Ar / 天然氣LNG /二氧化碳CO2/壓縮空氣。通徑DN25-DN300，壓力0-10Mpa，溫度 -20-80°C
2. 技術特點：新一代微機電（MEMS）技術，自適應信號處理技術，數值仿真技術設計。具有精度高、穩定性好、量程比寬、抗干擾、壓損小等特點。
3. 主要功能：流量數據采集/處理、記錄/顯示，NB-IOT物聯遠傳。滿足就地、遠程監測需求。 安裝方便，維護簡單。
4. 應用場合：市政管網門站、醫療系統、工業生產線、家電生產線、半導體生產線的氣體監測和計量結算，以及石油化工、天然氣、冶煉、能源等各個領域的氣體結算和過程控制。 -
MEMF2000系列智能質量流量計 (Mass Flow Meter) 組成與原理
MEMF2000系列智能質量流量計由傳感器、本體、信號處理模塊組成。
傳感器采用CMOS半導體工藝制成微機電系統 (MEMS)構成。傳感器根據熱擴散原理設計, 芯片中央設加熱器, 加熱器的上下游分別配置熱電堆, 熱電堆附設基座測溫體。加熱器和熱電堆的底部設有空腔, 可高效檢測加熱器的熱量以及附近溫度場的變化。加熱元件導入恒定電流后, 其附近區域形成溫度場。介質無流動時，上下游熱電堆的溫差為零，介質流動時，上下游溫差發生變化，且溫差數值與質量流量大小呈正相關關系，通過測量溫差可反算出流體質量流量。傳感器采用熱擴散原理直接測量質量流量, 所以基本無需進行壓力、溫度補償，而且熱擴散原理應用縮小至毫米微米尺度, 因此該傳感器具有精度高、量程寬、靈敏度高的特點。
流量計本體由主流道、測量流道、導向結構、過濾結構組成。經過理論計算、大量的數值仿真、實驗室實驗和現場實氣測試驗證完成設計。流道設計滿足經濟、高效、穩定、準確的測量目標。流道壓損小、氣流穩定、線性范圍寬。
信號處理模塊采用性能優良、可靠性高的DSP進行設計。集成數字化自適應信號處理技術, 可有效抑制隨機誤差。模塊具有響應快、精度高、穩定性好的特點。提供便利的計量就地顯示，根據需要可提供RS485，4-20mA，NBIOT等數字和模擬信號輸出與數據遠傳。
基礎功能
瞬時流量讀數 (靈活設置流量單位), 累積總量記錄與顯示(可靈活設置流量單位), 溫度/ 流量計狀態/傳感器狀態監測，用戶靈活設置顯示界面, 靈活選擇介質 (天然氣、空氣、氧氣、氮?dú)狻鍤?、及其他特種氣體)。
高級功能
實時記錄瞬時流量，總流量，支持U盤存取。記錄瞬時流量的趨勢曲線，統計量?？蛇x配N(xiāo)B-IOT物聯模塊實現數據遠傳功能，以及儀表狀態的遠程監測。
注：
基本功能可在質量流量計實現，高級功能需選配外接觸摸屏監測器或氣體遠程監控系統實現。
|
介質壓力 |
<1.6 MPa, >1.6MPa 訂制 |
響應時間 |
< 50 ms |
|
介質溫度 |
-40~85°C 定制-40~200°C |
精度 |
±1.5% F.S. |
|
流量范圍 |
0~18000Nm3/h |
重復性 |
< 0.25% F.S. |
|
量程比 |
1:100 |
靈敏度 |
< 0.1% F.S. |
|
|
|
|
|
|
信號輸出 |
RS485 或4~20mA |
遠程 |
NB-IOT |
|
電源/功耗 |
24VDC/< 0.3Watt |
|
|
|
|
|
|
|
|
防護等級 |
IP65 |
防爆等級 |
Exd IIC T6Gb |
|
|
|
|
|
|
機械連接 |
法蘭，螺紋 |
|
|
|
本體材質 |
鋁合金、不銹鋼 |
密封材質 |
丁腈、全氟橡膠、氯丁橡膠、氟化橡膠 |
注意
安裝過濾器保證氣體清潔, 以免造成傳感器污染甚至氣路堵塞, 影響測量精度；
介質壓力需在允許范圍內；
流量計上下游應保留直管段；
流量以空氣標定, 使用時應根據實際介質進行設定；
在腐蝕性氣體場合使用，訂貨時需事先聲明。
| MEMF2000系列流量計 MEMF20Axx-Bxx-Cxx-Dxx-Exx-Fxx-Gxx-Hxx | |
|
通徑 (mm)
|
DN25, 40, 50, 65, 80, 100, 125, 250, 300
|
|
B 適用介質
|
A空氣, N氮?dú)? O氧氣, R氬氣, C二氧化碳, xx訂制
|
|
C 最大流量 (x100Nm3/h)
|
01, 02, 03, 06, 10, 15, 25, 35, 65, 100, 180
|
|
D壓力(x0.1MPa)
|
10, 16
|
|
E輸出通訊
|
01 數字量RS485, 02模擬量4~20mA, 03 NB-IOT+RS485
|
|
F本體材質
|
03 不銹鋼SUS304, 04 不銹鋼SUS316, xx訂制
|
|
G 連接
|
F法蘭尺寸, N內螺紋NPT尺寸
|
|
H 安裝方式
|
03 管碼安裝
|
選型實例
MEMF2050-O-03-10- 03-04-03- F50-03
微納熱式智能質量流量計2000系列, A通徑DN50, B介質為氧氣, C最大流量300m3/h, D壓力1.0MPa, E 數字量輸出RS485+NB-IOT, F本體材料SUS304不銹鋼, G標準DN50法蘭連接, H管碼安裝。
表1：MEMF2000F系列流量計常用尺寸與流量范圍（焊接法蘭）
|
流量計型號 Type |
公稱通徑 |
長度 |
髙度 |
量程范圍 |
|
MEMF-2015F |
15 | 220 | 265 | 0.2~18 |
|
MEMF-2020F |
20 | 220 | 270 | 0.6~60 |
|
MEMF-2025F |
25 |
220 |
275 |
1~100 |
|
MEMF-2032F |
32 | 240 | 280 | 1.5~150 |
|
MEMF-2040F |
40 |
260 |
280 |
2~200 |
|
MEMF-2050F |
50 |
280 |
300 |
3~300 |
|
MEMF-2065F |
65 |
280 |
320 |
6~600 |
|
MEMF-2080F |
80 |
300 |
350 |
10~1000 |
|
MEMF-20100F |
100 |
310 |
370 |
15~1500 |
|
MEMF-20125F |
125 |
320 |
380 |
25~2500 |
|
MEMF-20150F |
150 |
350 |
450 |
35~3500 |
|
MEMF-20200F |
200 |
380 |
480 |
65~6500 |
|
MEMF-20250F |
250 |
410 |
520 |
100~10000 |
注：適用法蘭標準GB9119-2009
表2：MEMF2000x系列流量計常用尺寸與流量范圍（夾裝法蘭）
|
流量計型號 Type |
公稱通徑 |
長度 |
髙度 |
量程范圍 |
|
MEMF-2015x |
15 | 70 | 265 | 0.2~18 |
|
MEMF-2020x |
20 | 70 | 270 | 0.6~60 |
|
MEMF-2025x |
25 |
70 |
275 |
1~100 |
|
MEMF-2032x |
32 | 70 | 280 | 1.5~150 |
|
MEMF-2040x |
40 |
70 |
280 |
2~200 |
|
MEMF-2050x |
50 |
70 |
300 |
3~300 |
|
MEMF-2065x |
65 |
70 |
320 |
6~600 |
|
MEMF-2080x |
80 |
70 |
350 |
10~1000 |
|
MEMF-20100x |
100 |
70 |
370 |
15~1500 |
|
MEMF-20125x |
125 |
70 |
380 |
25~2500 |
|
MEMF-20150x |
150 |
70 |
450 |
35~3500 |
|
MEMF-20200x |
200 |
70 |
480 |
65~6500 |
|
MEMF-20250x |
250 |
70 |
520 |
100~10000 |
注：適用外夾法蘭標準GB9119-2009
表3：MEMF2000C系列流量計常用尺寸與流量范圍（卡箍連接）
|
流量計型號 Type |
公稱通徑 |
長度 |
髙度 |
量程范圍 |
|
MEMF-2015C |
15 | 95 | 265 | 0.2~18 |
|
MEMF-2020C |
20 | 95 | 270 | 0.6~60 |
|
MEMF-2025C |
25 |
95 |
275 |
1~100 |
|
MEMF-2032C |
32 | 95 | 280 | 1.5~150 |
|
MEMF-2040C |
40 |
108 |
280 |
2~200 |
|
MEMF-2050C |
50 |
126 |
300 |
3~300 |
|
MEMF-2065C |
65 |
126 |
320 |
6~600 |
|
MEMF-2080C |
80 |
126 |
350 |
10~1000 |
|
MEMF-20100C |
100 |
126 |
370 |
15~1500 |
|
MEMF-20125C |
125 |
146 |
380 |
25~2500 |
|
MEMF-20150C |
150 |
146 |
450 |
35~3500 |
|
MEMF-20200C |
- |
- |
- |
- |
|
MEMF-20250C |
- |
- |
- |
- |

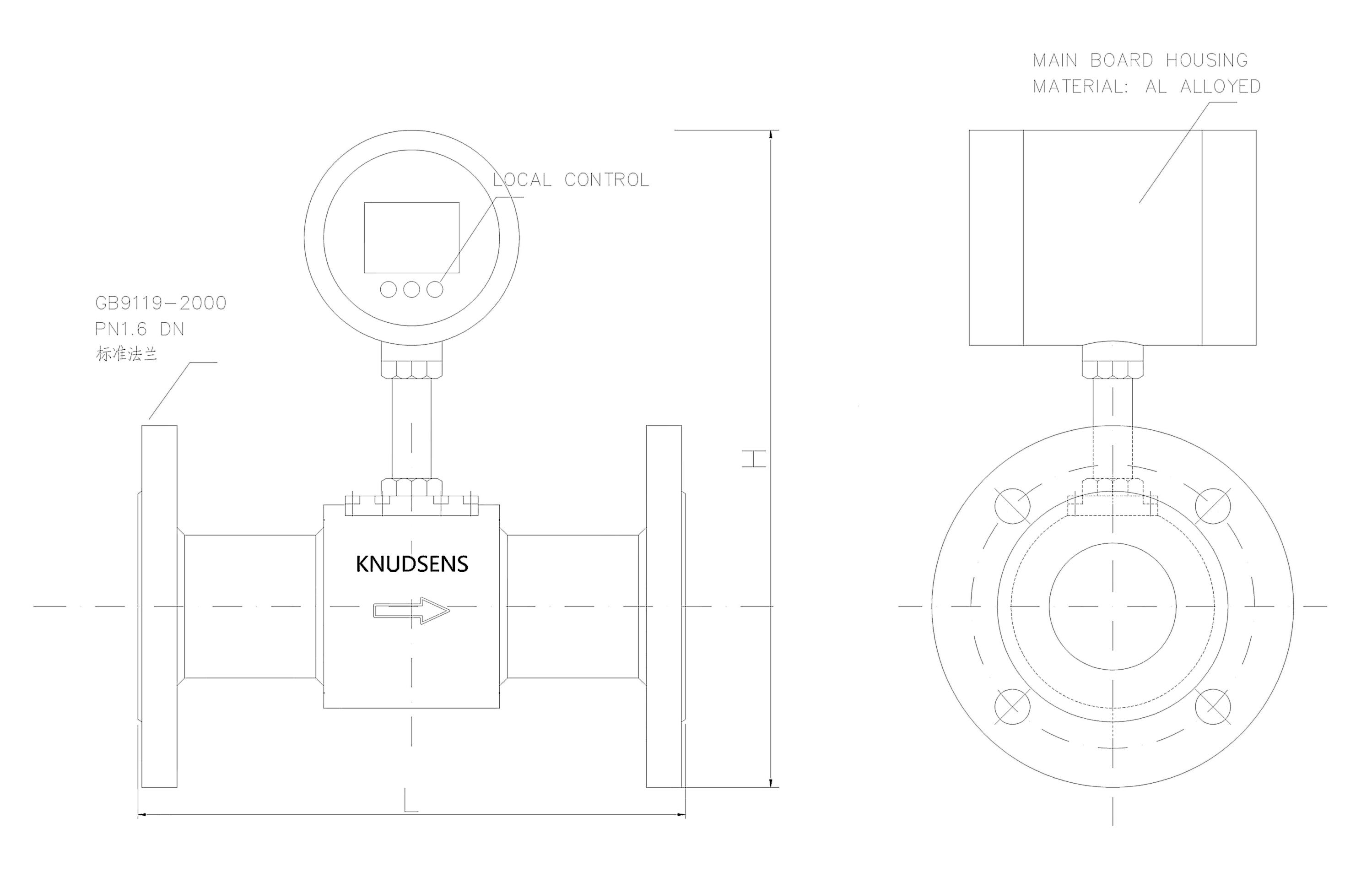

圖1：MEMF2000F系列流量計尺寸（焊接法蘭）

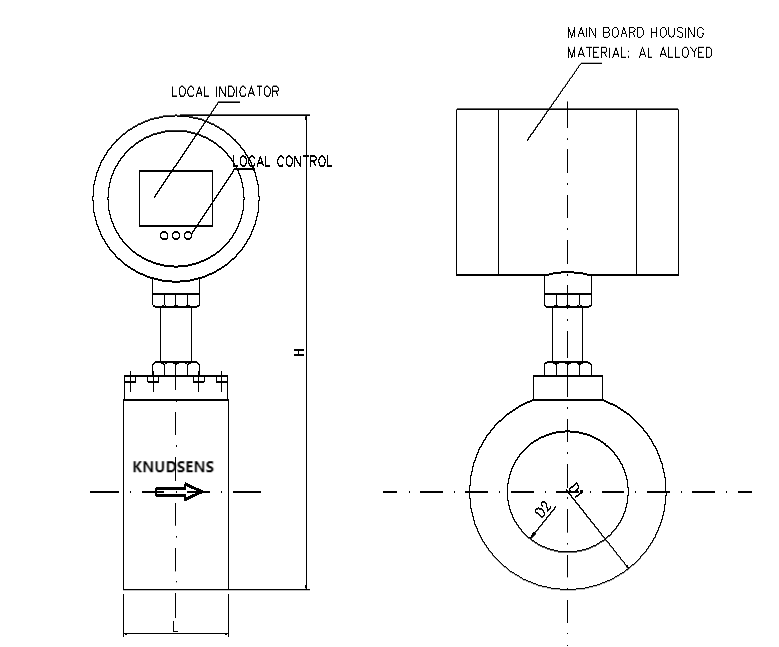

圖2：MEMF2000X系列流量計（夾裝法蘭）

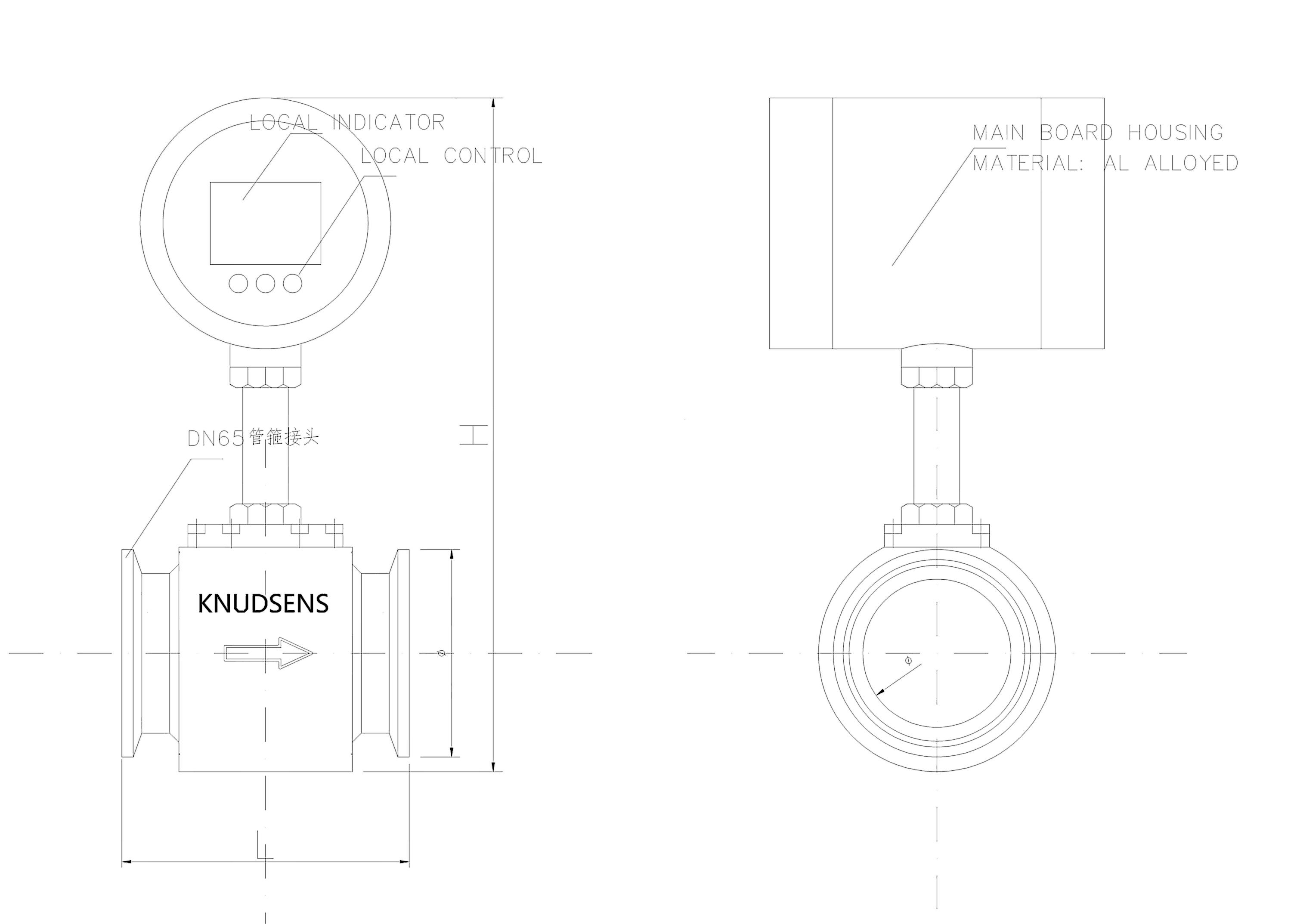

圖3：MEMF2000C系列流量計（焊接卡箍）
-
